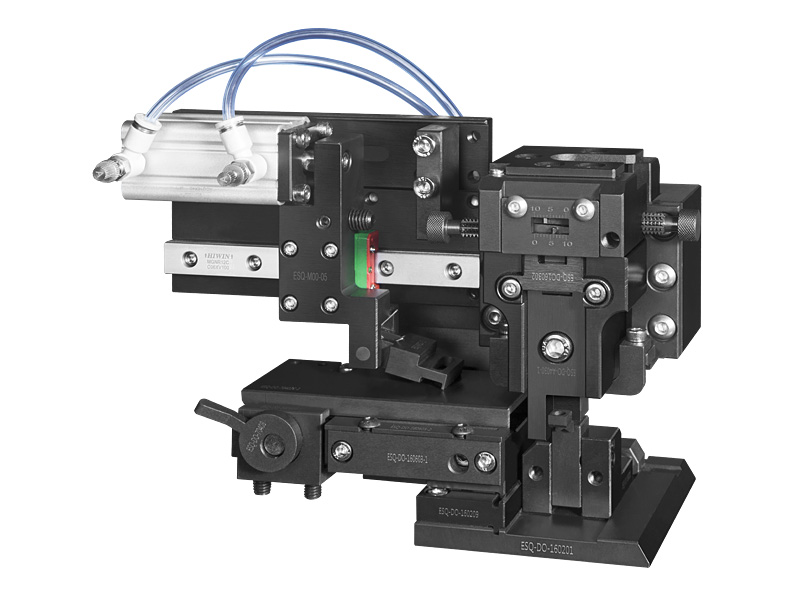

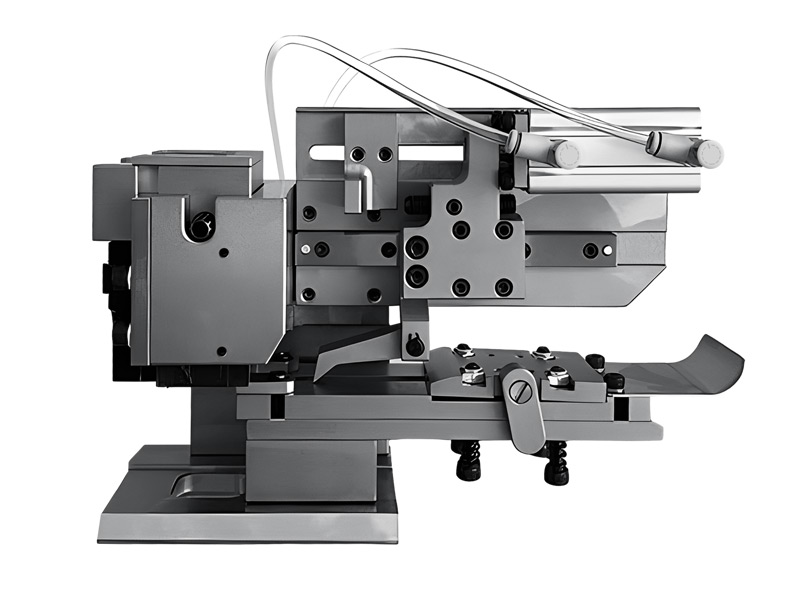

日精智能-氣動卡式模(凸型)
規格參數 / Specification
1、壓接高度調節：采用楔塊式結構調節方式，C.H./I.H.調節精度每格0.02mm，調節范圍2.0mm，配合刀具設計，可免除壓接機閉合高度的調整真正實現快速換模。
2、送料機構：直線導軌配合氣動推進，步距可達40mm，送進方式、送進速度、送進距離均可方便調整，采用全壓料方式，節約物料。
3、電鍍表面處理，永不銹蝕，激光刻標，方便統計和追溯。
4、適用范圍：可完美匹配歐美系列全自動、半自動端子壓接設備。
|
型號(Model)： |
日精智能-氣動卡式模 |
|
料帶形式： Description |
橫向 Side feed |
|
閉合高度： Crimping Height |
135.78mm(5.346") |
|
行程(Stroke): |
40mm(1.575") |
|
送料步距： Terminal Pitch |
40mm(1.575")Max. |
|
適應端子料厚： Terminal Thickness |
1.2mm(0.047")Max. |
|
適應線徑： Cross Section |
0.08-6mm2(9-30AWG) |
|
送料機構： Feeding System |
氣動 Pneumatic |
|
重量(Weight): |
5kg |
|
外形尺寸(Size)： |
L110×W180×H155mm |
